Maximum blinkenlights

13 octobre 2013 - 3 commentaires

un retour visuel sur une modulation ou un son peut intéressant. Voilà un simple jack qui permet de connaitre l'état d'un signal simplement en le connectant dans une sortie.

visual feedback is sometime a good thing, how to have it on any output !

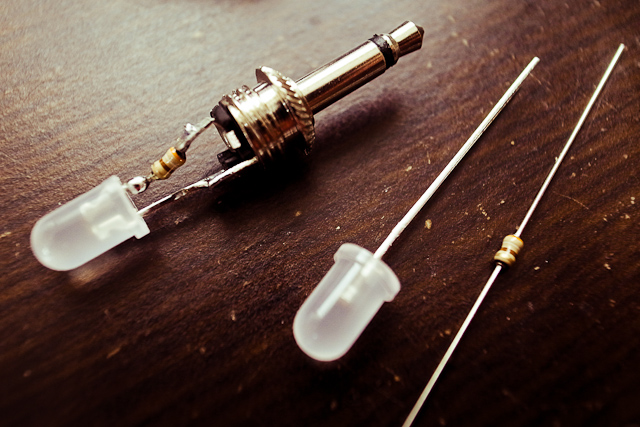

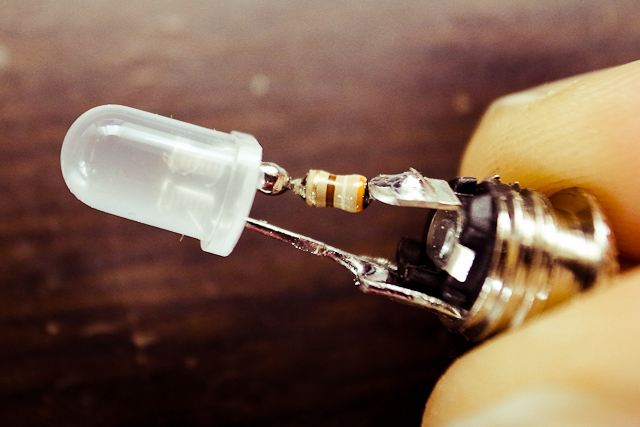

la fabrication est très simple, il suffit de deux LED montées tête bêche, comme la LED suivante : http://www.tme.eu/pl/details/l-57egw/diody-led-tht-5mm/kingbright-electronic/ (L-57EGW). et d'une résistance montée en série. Dans le cas de cette LED un 390 Ohm est suffisante. Si la LED est montée comme ci-dessous on aura une couleur verte pour un signal positif et une couleur rouge pour un signal négatif. Et voilà !. Pour ceux qui ont peur de se bruler avec un fer à souder, j'en ai quelques uns à disposition.

very easy to build, simple bipolar LED like this one : http://www.tme.eu/pl/details/l-57egw/diody-led-tht-5mm/kingbright-electronic/ (L-57EGW). and a resistor, 390 Ohm is ok for this led. Built like on the picture below, you will have green for positive signal et red for negative signal. Et voilà !


webographie :

http://www.muffwiggler.com/forum/viewtopic.php?p=1161247&sid=10e6739f9d829ebcd0d836a5f03790ab

Calcul de résistance : http://led.linear1.org/1led.wiz

Je me suis inspiré du Jacklight de Division6 : http://division-6.com/shop/Jacklight-3.5mm-Red-Blue-Test-LED.html

3 commentaires

#1 lundi 14 octobre 2013 @ 02:24 Nemo Panjandrum a dit :

Merci bien!

#2 vendredi 25 décembre 2015 @ 19:06 Jenz a dit :

Tu utilise quelle résistance?

Merci

#3 dimanche 27 décembre 2015 @ 18:08 TheBot a dit :

@Jenz :
ici 390 Ohm
mais ça dépend de la led et de la luminosité que tu souhaites.
