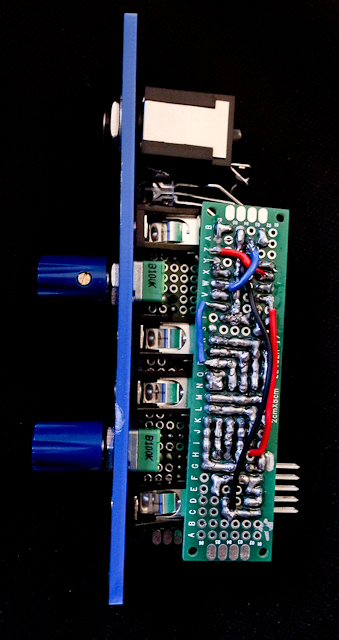

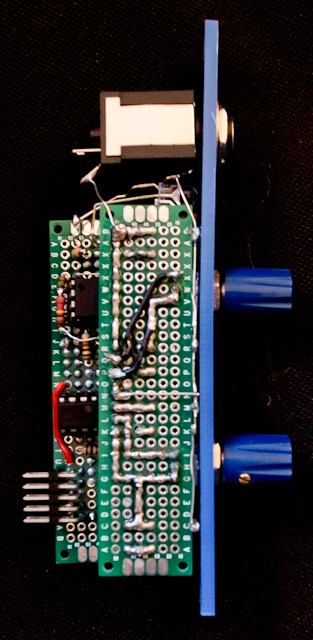

Voilà un petit module qui amplifie jusqu'à 101 fois un signal, pour pouvoir l'aligner sur le niveau modulaire. L'architecture est simple, basée sur un TL072 pour l'amplification et un second pour détection de la saturation.

2 canaux. Pour amplifier 1001 fois il suffit de changer les potentiomètres 100 k par des 1000 k

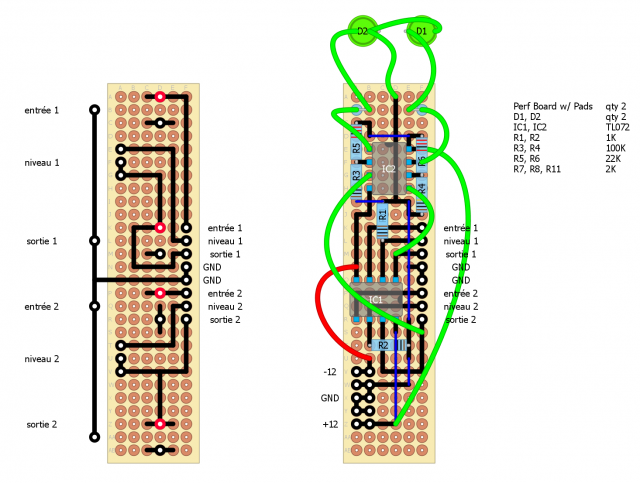

Voilà le schéma d'implantation, ajouter plutôt des potentiomètres audio 100k, mais des linéaires ça va aussi :

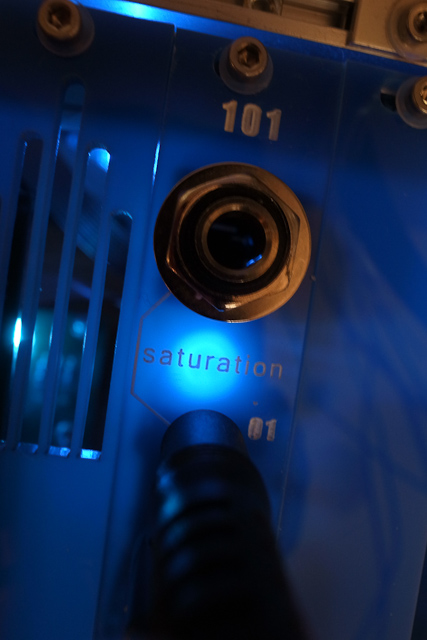

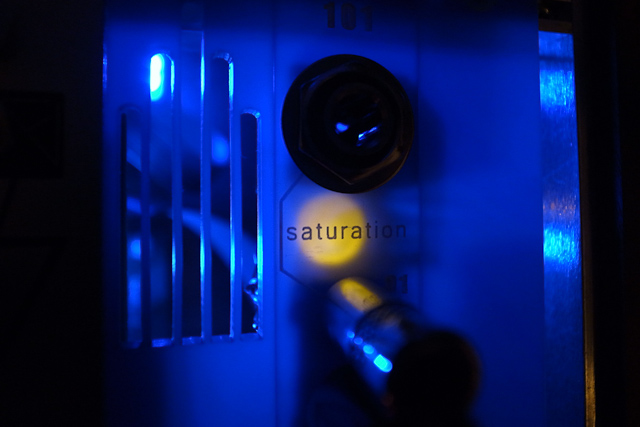

Fichier pour la façade : 101.zip

disponible aussi sur ponoko : http://www.ponoko.com/design-your-own/products/101-faceplate-for-an-amp-module-11534
