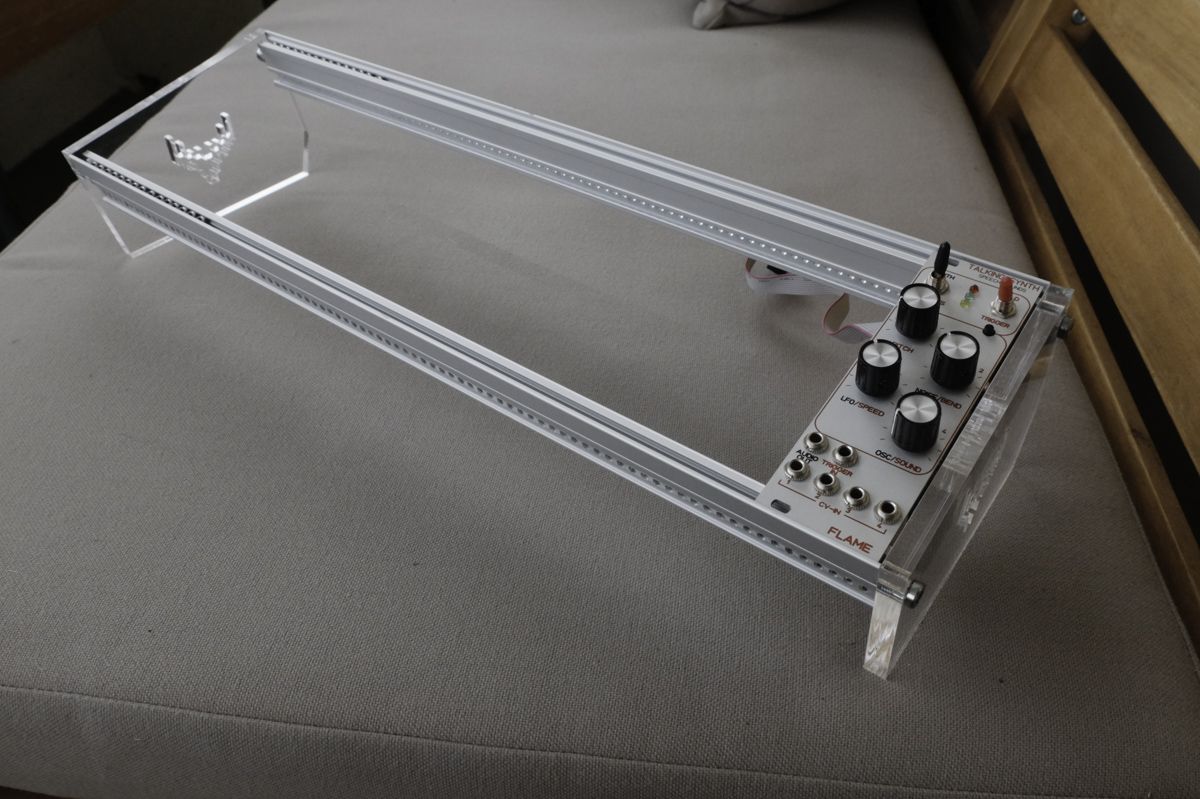

Barquette en Acrylique • acrylic skiff II • 104HP • 5mm

25 avril 2016 - Aucun commentaire

modular synth skiff acylic eurorack



ceci est la seconde version de la barquette en plexy: http://www.infinitesimal.eu/synth/article73/diy-3u-euro-acrilic-skiff

le plexy est plus fin, 5mm contre 8mm pour l'ancienne, c'est plus léger, mais un peu plus fragile.







pour la fabriquer il vous faut des vector rails dde 104hp :

 https://www.thonk.co.uk/shop/caserail/

http://store.synthrotek.com/Eurorack_Vector_Rails

le fichier de dessin, je demande la modique somme de 2euro (c'est beaucoup de travail de le réaliser) :

http://www.ponoko.com/design-your-own/products/acylic-skiff-ii-5mm-acrylic-104hp-8-5cm-total-height-13398

en bonus dans le fichier il y a le dessin des flancs ci dessous, pour faire un boitier minimal avec simplement les rails et les flancs, à utiliser avec une alimentation de type uZeus :



des vis :

fixation du boitier : 8x M3 12,13 ou 14mm (14mm c'est un peu long il faudra des rondelles)

fixation des rails : M4 16mm

vis :

http://www.ebay.fr/itm/HPI-100559-BUTTON-HEAD-SCREW-M3X14MM-HEX-SOCKET-x10-BUTTON-HEAD-SCREWS-/351216463595?hash=item51c621eeeb:g:pPMAAOSwabhUWftT



http://www.ebay.fr/itm/M3-x-14mm-3-x-14-Black-Inner-Hex-Button-Socket-Screw-10-/331537213890?hash=item4d312869c2:g:gwAAAOSwstxVZyu7



http://www.ebay.fr/itm/M3-Steel-Nuts-Self-Colour-Nuts-Black-Shade-Colour-Steel-Full-Nuts-we-have-Sizes-/270941744895?var=&hash=item3f1562eeff:m:mf0Ud3HDtscIViPEY9w96_w



vis colorées :

http://www.ebay.fr/itm/Aluminium-Anodised-Bolts-Allen-Head-Blue-M-5-Length-12-40-MM-In-Packs-Of-10-/200891807366?pt=UK_WSJL_Wholesale_GL&var=&hash=item2ec615b686

http://www.ebay.fr/itm/M3-GWR-Colourfast-Stainless-Button-Screws-5Pk-Black-Blue-Red-Green-Copper-/270900022167?pt=UK_DIY_Material_Nails_Fixing_MJ&var=&hash=item3f12e64b97

http://www.ebay.fr/itm/Aluminium-Full-Nuts-Anodised-Aluminium-Alloy-M3-M4-M5-M6-M8-/271411747360?pt=UK_DIY_Material_Nails_Fixing_MJ&var=&hash=item3f31669a20
