DIY 3U euro acrylic skiff

17 août 2014 - 6 commentaires

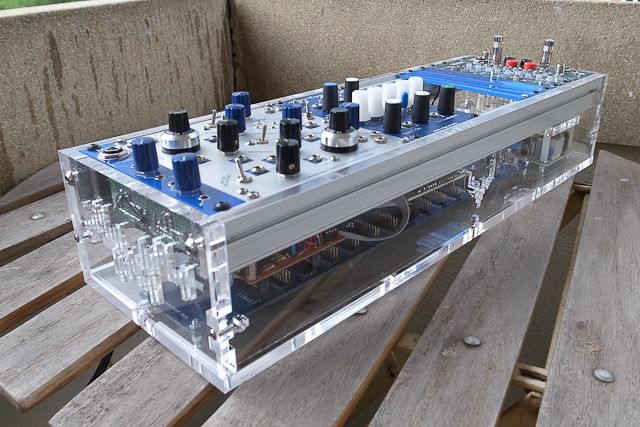

Et voilà barquette 3U en Polyméthacrylate de méthyle, autrement en plexyglas ou acrylic.

il vous faut:

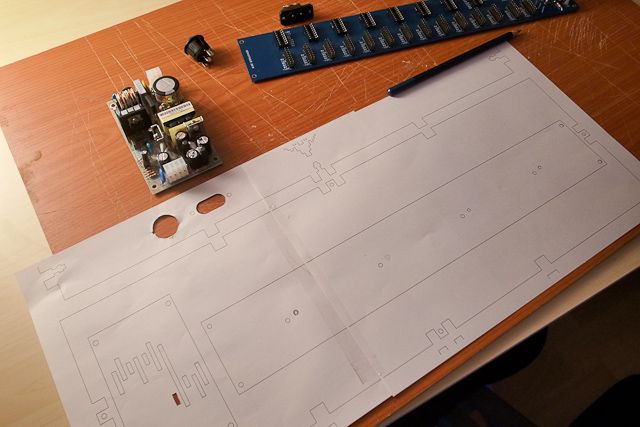

le fichier Ponoko, je demande une participation de  2 euro pour les efforts de ma compagne qui l'a dessiné (c'était pas du gateau)

http://www.ponoko.com/design-your-own/products/eurorack-acrylic-skiff-case-1u-11849

libre à vous de l'adapter à vos besoins, et selons les éléments que vous utilisez, bus, bouton on/off cable...

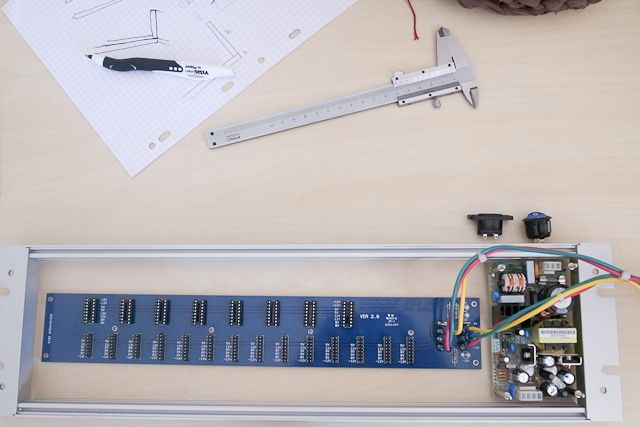

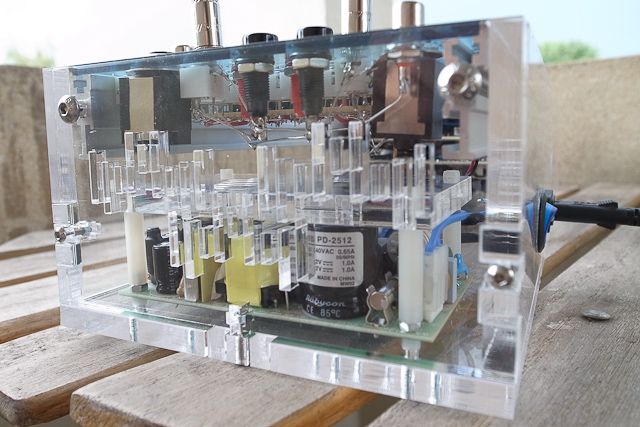

* j'ai utilisé une alimentation mean well pd-2512 :

http://www.tme.eu/fr/details/pd-2512/alimentations-a-decoupage-ouvertes/mean-well/

si vous utilisez une telle alimentation, c'est pratique, pas d'adapteur c'est directement branché sur le secteur, mais il est important de bien la protéger, il y du 240v à l'intérieur !

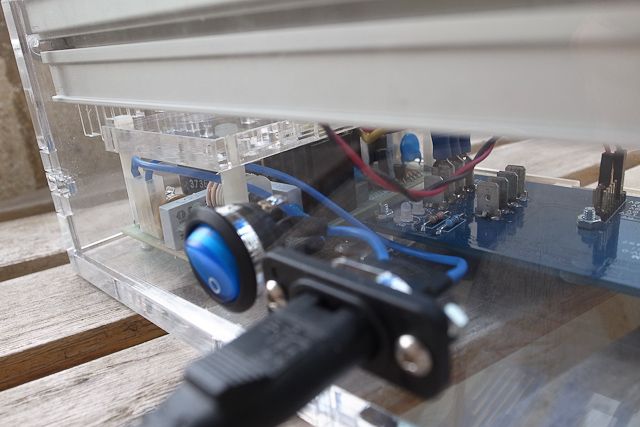

* des vis/écrous M3, séparateurs pour la plaque de protection de l'alimentation, interrupteur, cables, connecteur 240v

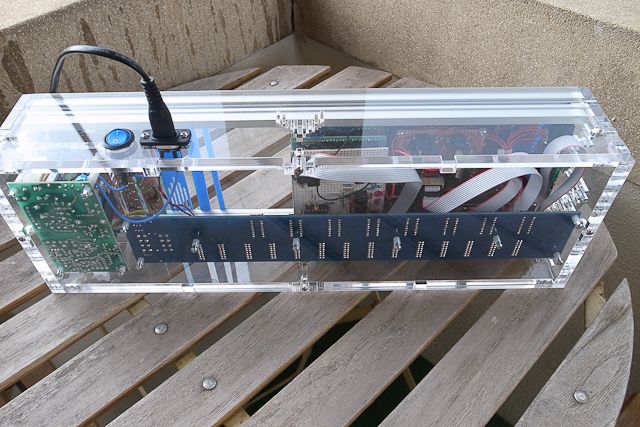

* un bus d'alimentation, ou un bus flottant, vous pouvez aussi utiliser une alimentation du type tiptop, j'ai utilisé un vieux bus Monorocket de récup.



6 commentaires

#1 jeudi 07 janvier 2016 @ 05:29 Matt a dit :

Looks great! How many hp can it hold? What kind of rails did you use!

#2 jeudi 07 janvier 2016 @ 11:57 TheBot a dit :

@Matt : Thanks for your comment, this one was a 84 hp with "doepfer" rails those Schneiders lader sells. I am currently drawing a skiff for a 104 hp tiptop rails (z-rails) --> http://www.infinitesimal.eu/~modules/index.php/Rails

#3 mercredi 02 mars 2016 @ 22:43 mosiej a dit :

HEy I want to buy the plans but I am wondering if they are an ilistrator file ? I want to bring them to my schools laser cutter! ^_^ thanks en avance

#4 lundi 25 avril 2016 @ 10:46 TheBot a dit :

@mosiej :
thanks for your question, yes it is an Illustrator EPS file

#5 jeudi 28 avril 2016 @ 11:08 Andrea a dit :

Hello, do you have 84hp 3U no-skiff project?
I have modular doepfer eurorack more deep tnah skiff.

Thanks,
Andrea

#6 vendredi 02 septembre 2016 @ 14:22 mateo a dit :

Hello,
I am building modular system and would like to have transparent euro case.Please,can you send me some informations(on english:)
Thank you very much!
