Mutable instruments Shruthi 4-Pole Mission XT

22 mars 2013 - 9 commentaires

modification d'un shruthi 4PM en shruthi 4PMXT en ajoutant le controleur conçu par Frank Daniels

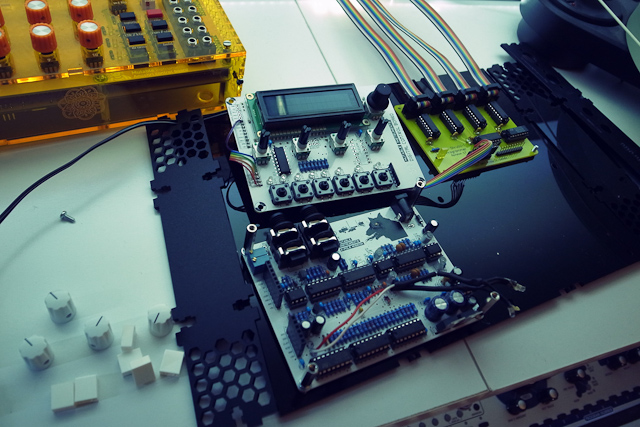

on démarre d'un shruthi 4PM :

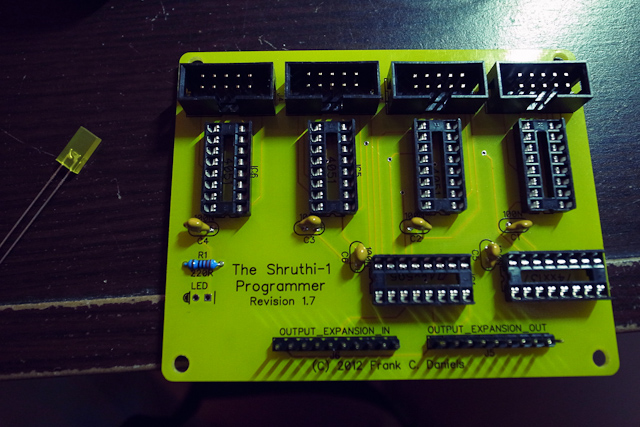

soudure de la carte controleur :

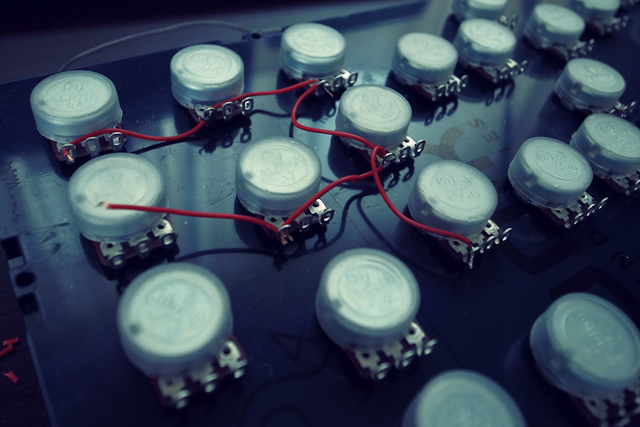

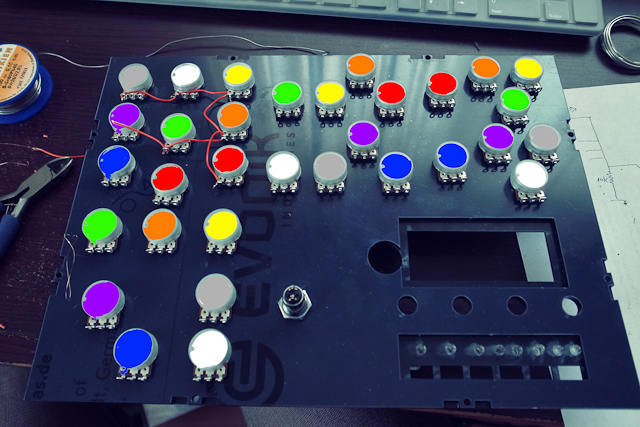

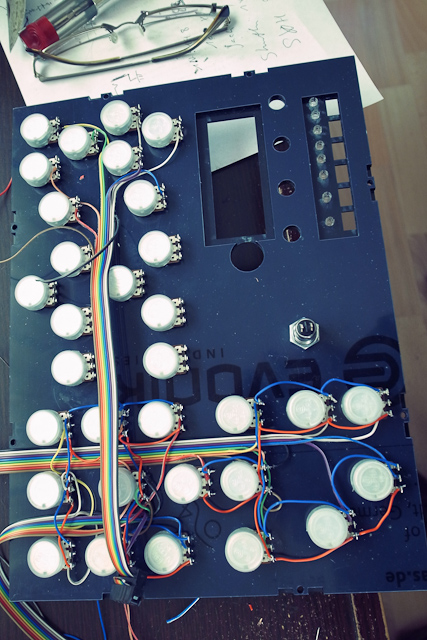

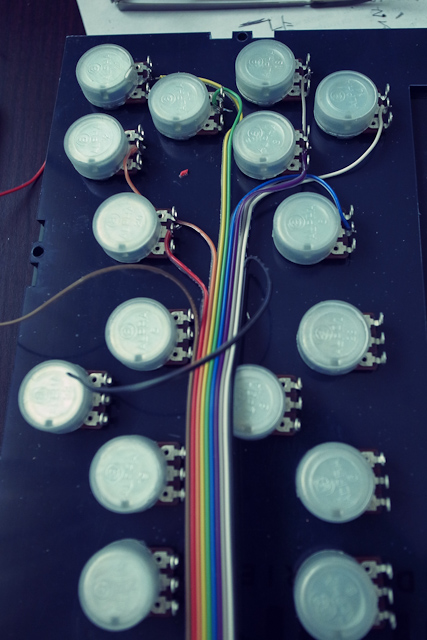

repérage et soudure des potentiomètres :

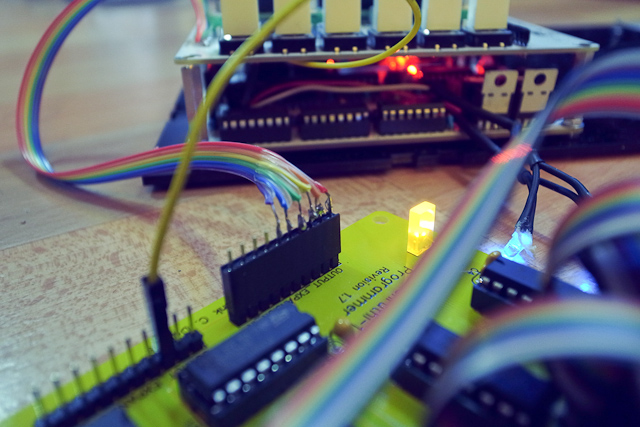

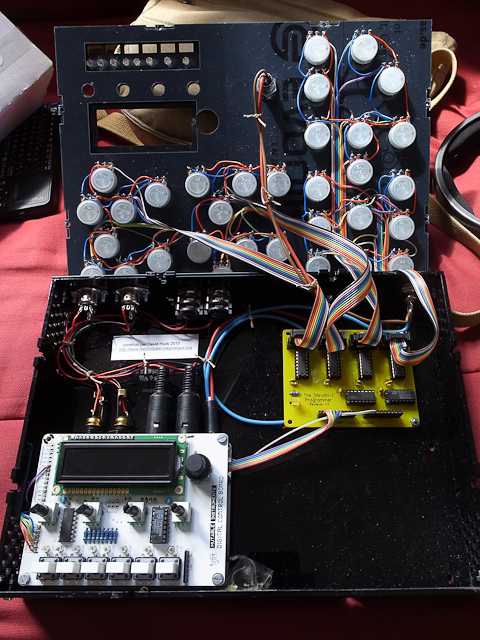

assemblage du shruthi et du controleur, contrairement aux autres shruthi, le 4PM nécessite la redirection du registre à décalage 595 :

mutable instruments shruthi controler build

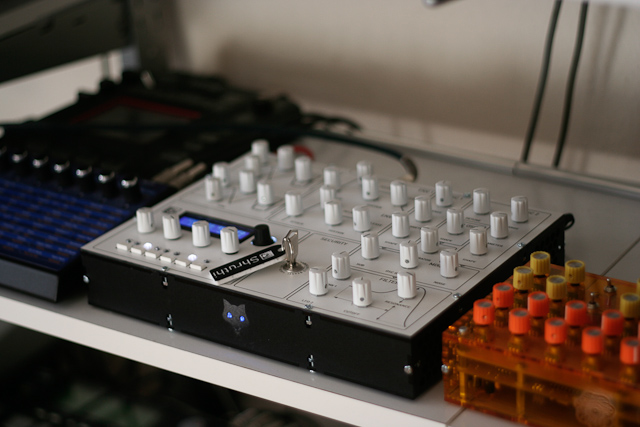

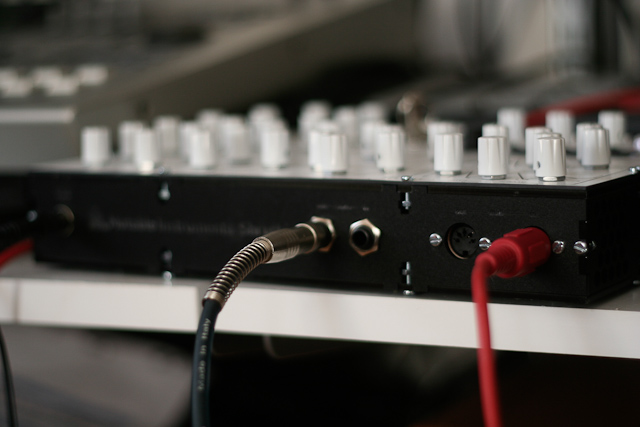

emballé !

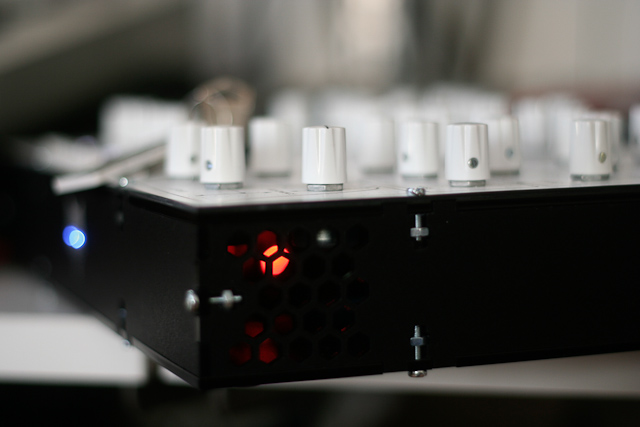

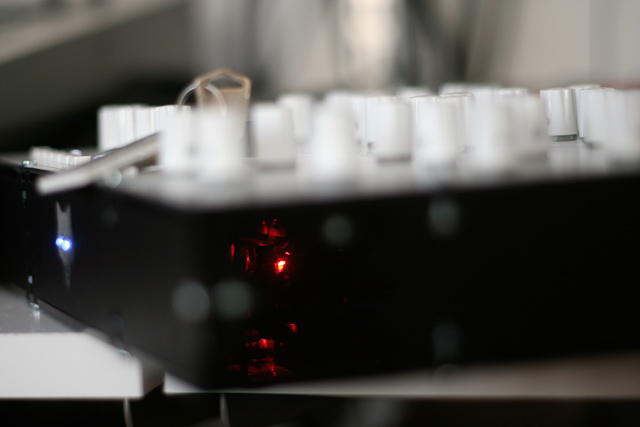

on voit encore l'oeil du loup à travers le boitier !

links :
http://weblog.papernoise.net/2012/08/shruthi-1-xt/
http://mutable-instruments.net/forum/discussion/1360/shruthi-xt-programmer-knobs-and-leds-and-assembly-questions/p2
http://mutable-instruments.net/forum/discussion/comment/28294#Comment_28294
http://mutable-instruments.net/forum/discussion/1664#Item_15
http://mutable-instruments.net/forum/discussion/317/the-shruthi-1-programmer-pcb-only-bulk-order-in-progress/p25

http://www.flickr.com/photos/fcd72/sets/72157630326594212/

9 commentaires

#1 dimanche 16 juin 2013 @ 17:27 moloko a dit :

bonjour
en partant d'un shruthi-1 4 poles déja monté et avec très peu d'expérience en soudure l'installation de ce kit est difficile?
merci

#2 lundi 17 juin 2013 @ 13:51 Dav. a dit :

Bonjour,
En soi il n'est pas difficile, mais il n'est pas vraiment documenté. En suivant les photos ci dessus ça doit aller mieux.
Il faut savoir souder une led dans le bon sens.
C'est assez long à réaliser.

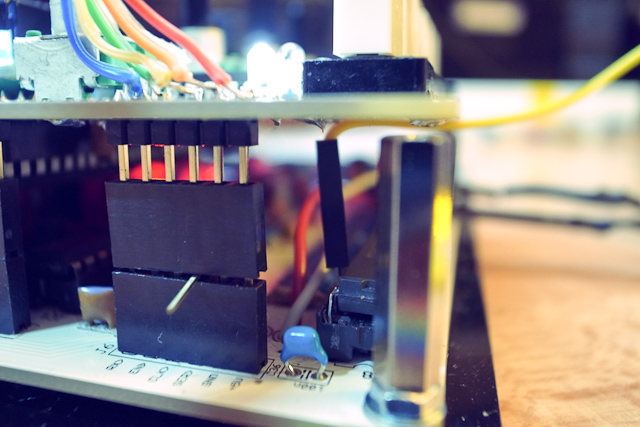

Et il y a les registres à décalage à mettre en série. Il faut déconnecter un des pin, comme sur la photo 12, puis connecter la sortie de l'expandeur sur la pate du CI (celui en lien avec le pin déconnecté), c'est le fil jaune.

#3 vendredi 21 juin 2013 @ 21:54 moloko a dit :

bonsoir
merci pour les infos
trop difficile pour moi alors :) peut être en le faisant monter par un professionnel alors
tu as mis combien de temps pour le tient?

#4 samedi 22 juin 2013 @ 10:08 moloko a dit :

bonjour
sur le shruthi avant modification (photo 2) c'est ce modèle de potard qui est installé?
j'en ai trouvé un d'occasion mais les potards sont noir
http://uk-electronic.de/onlineshop/product_info.php?cPath=27_196_315&products_id=2168&osCsid=28be948cc755e40ed41b07fe829865a2
merci

#5 dimanche 23 juin 2013 @ 22:51 Dav. a dit :

je dirais 3 bonnes demi journées
mais j'ai du beaucoup refléchir pour le coup du registre à décalage à mettre en série, et ça pris du temps, au début mon kit ne fonctionnait pas à cause de ça.
Le plus long c'est de souder tous les potards correctement, couper tous les petits fils, le reste ça va.
si tu veux le faire dépèche toi car j'ai vu que Franck vient de lancer le dernier batch de 10 kits.

#6 dimanche 23 juin 2013 @ 22:55 Dav. a dit :

oui ce sont bien ces boutons.
on les trouve aussi chez musik ding en allemagne
et probablement chez banzai aussi

#7 lundi 24 juin 2013 @ 17:21 moloko a dit :

ok merci pour tout Dav., par contre je ne vais pas prendre de kit car j'ai peur que ça me coûte trop chère pour le faire souder par un pro
tu ne vendrais pas le tient par hasard? ;) (je n'ai pas encore acheté mon shruthi 4p)

#8 lundi 12 août 2013 @ 18:43 Ben a dit :

Y'a t-il encore des kits de dispo pour cette version??? J'ai cherche sur le site mutable mais j'ai pas trouver d'infos la dessus...
Merci d'avance pr votre réponse!

#9 mercredi 14 août 2013 @ 11:28 TheBot a dit :

@Ben :

d'après ce que je vois il en reste 4 à ce jour du very final last chance batch

http://mutable-instruments.net/forum/discussion/comment/57963#Comment_57963
