Serge TKB HC

31 octobre 2015 - Aucun commentaire

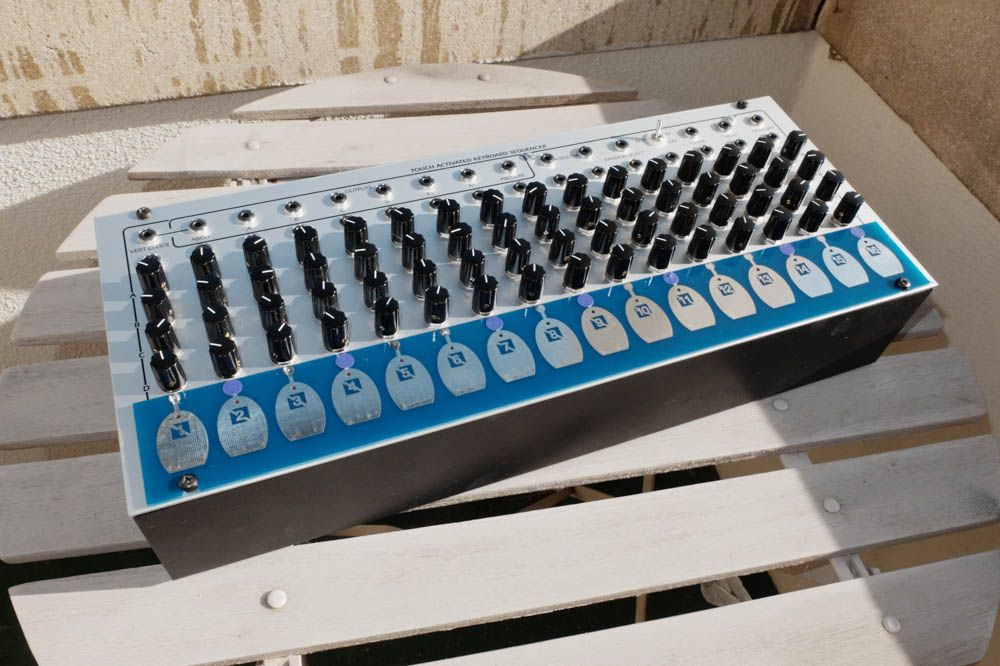

Serge Touch Keyboard

Il s'agit d'un clavier et d'un séquenceur 16 pas, 4 canaux, particulièrement souple, ce qui en fait un controleur très pratique. Le clavier est capacitif et réagit au moindre effleurement.

Brain + Pressure de MakeNoise s'en est inspiré.

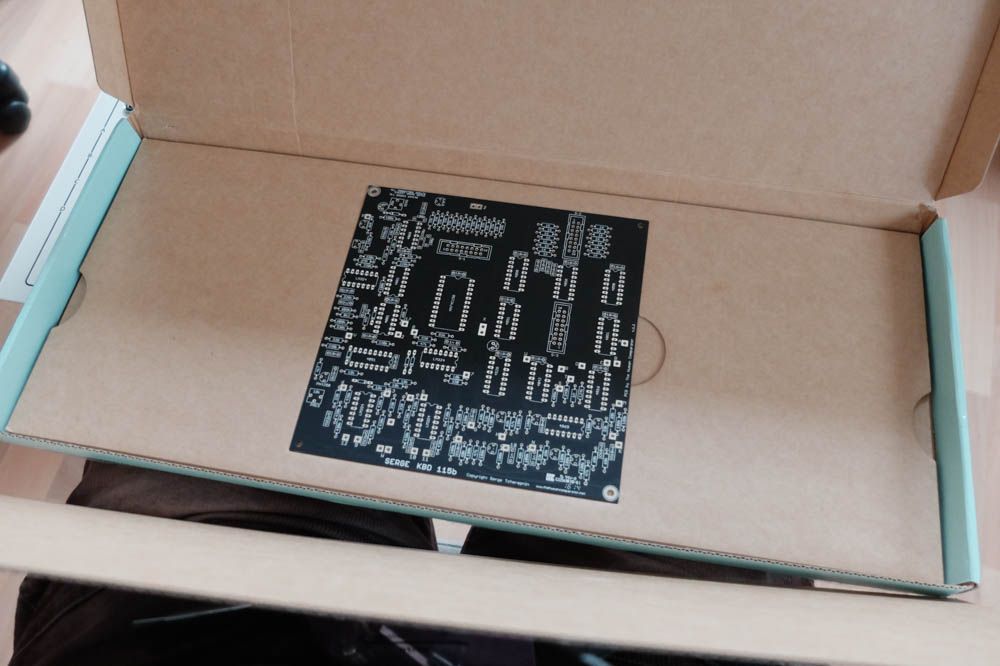

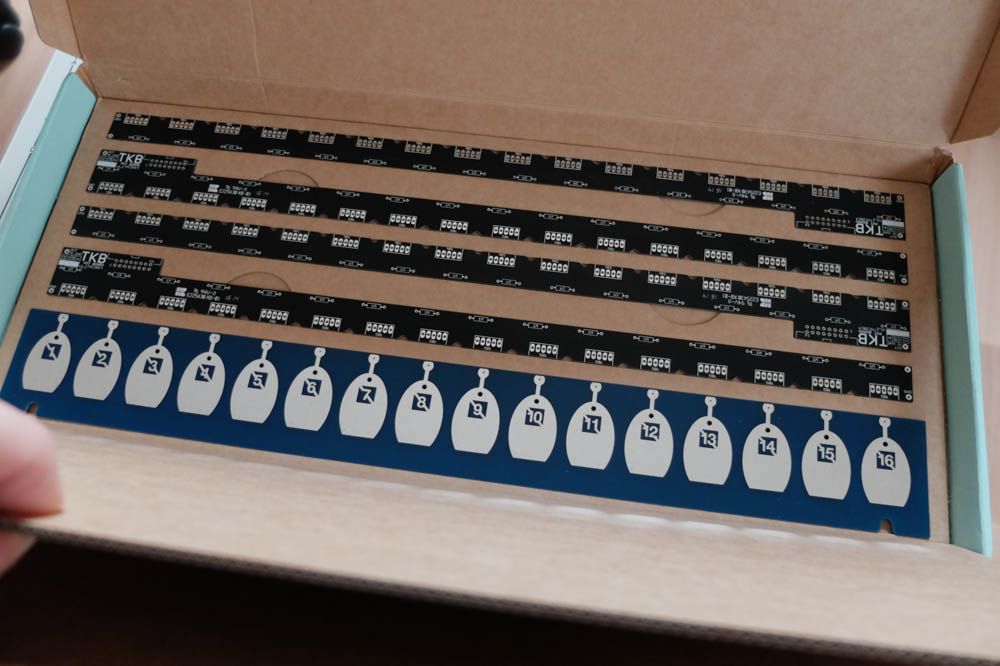

Human Comparator KIT

J'ai monté le kit d'Human Comparator pour le TKB, déjà connu pour le clonage du ARP 2600, le kit est un peu cher, mais allez trouver moins cher...

http://shop.thehumancomparator.net/tkb-kit-1

pas de composant, à vous de les trouver ! (à part le circuit intégré MM74C150)

Alimentation

Le circuit ne demanque pas grand chose en terme en terme d'alimentation, dans les 30ma et tourne sous 12 volts.

L'alimentation de David Haillant, en kit aussi fournit ce qu'il faut :

http://dhaillant.free.fr/index.php/mini-dual-power-supply/

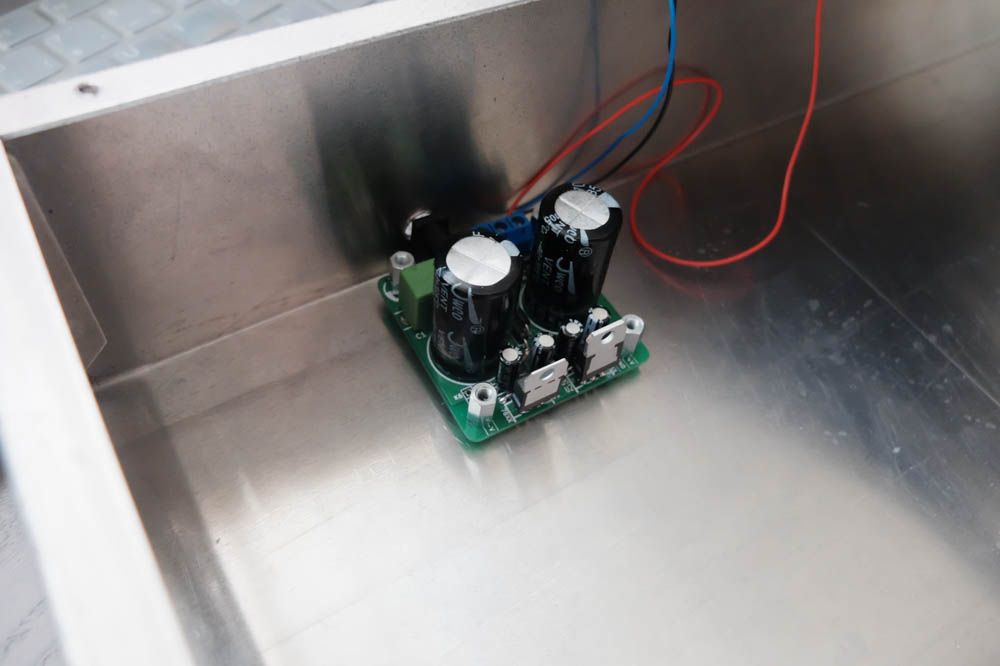

dhaillant mini power supply

Autres fournitures

pour le boitier, un boitier Hammond, pas cher du tout :

http://www.mouser.fr/Search/ProductDetail.aspx?R=1444-1773virtualkey54600000virtualkey546-1444-1773

Je l'ai peint avec du plasti dip, choix discutable, mais j'avais envie d'essayer à l'usage ce n'est pas très solide comme revêtement.

Les potentiomètres qui étaient indiqués en stock mais qui ne l'étaient pas et qui ont mis 3 mois à arriver, environ 100 euro les 64 potards : http://www.banzaimusic.com/Alpha-9-PC-NUT-50k-lin.html

capuchons, on en a pour 50 euro : http://www.banzaimusic.com/Mini-Fluted-knob-black.html

il y a un panier Mouser pour les composants : https://eu.mouser.com/ProjectManager/ProjectDetail.aspx?AccessID=31e140fb8d

pour les jacks des PJ3410 font l'affaire et tous ceux en 8mm (Serge est en bananes en principe mais je n'ai que de l'eurorack) : https://www.thonk.co.uk/shop/pj3410-3-5mm-jack-sockets-x50/

coût aproximatif  :

kit : 460 euros
boutons : 60 euros
composatns et boitier : 133 euros
potards : 110 euros

Construction

Concernant les jacks, je n'ai branché au 0v que les jacks de sortie.

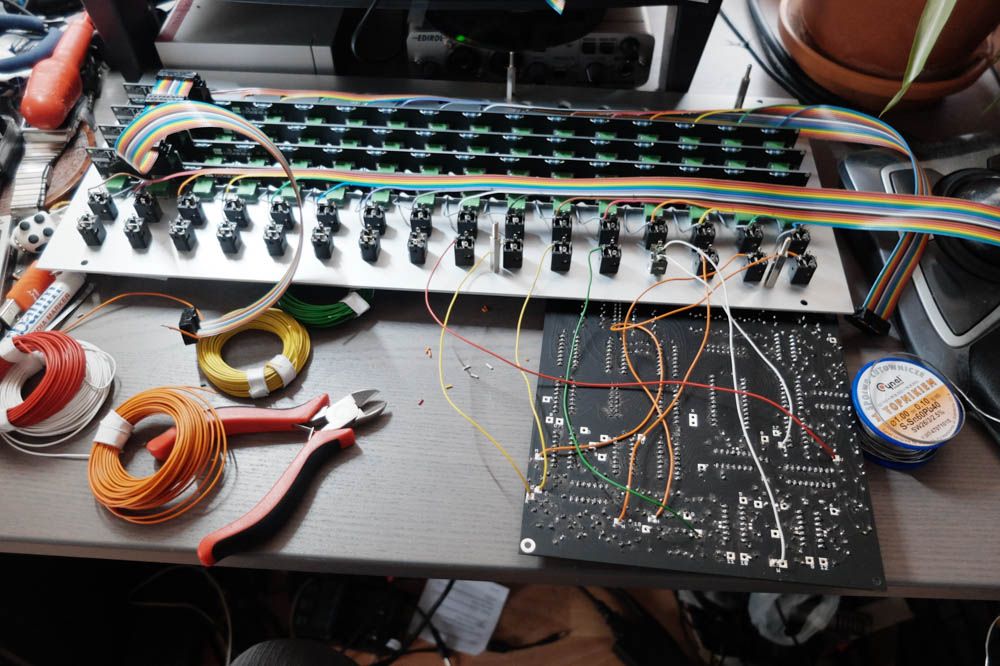

Serge Touch Keyboard Build

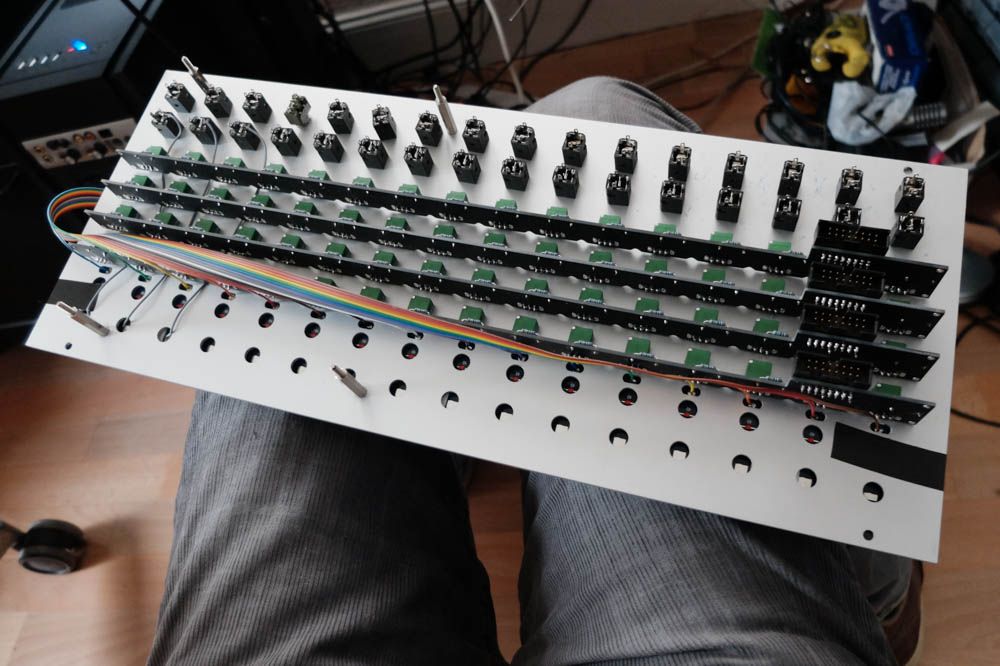

Serge TKB build

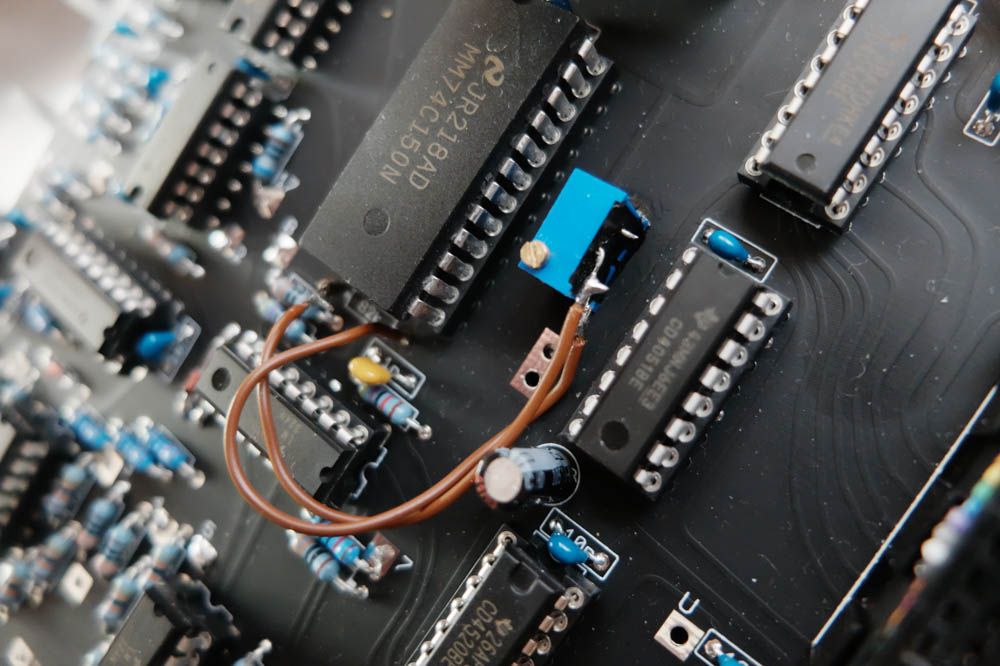

1v/oct mod

La sortie KV délivre une tension qui varie linéairement avec la touche du clavier, intéressant, mais je l'ai calibrée de telle sorte qu'elle sorte des demi-tons, le TKB peut ainsi servir de clavier d'apoint sans quantizer.

notes :

https://www.muffwiggler.com/forum/viewtopic.php?p=1457855#1457855

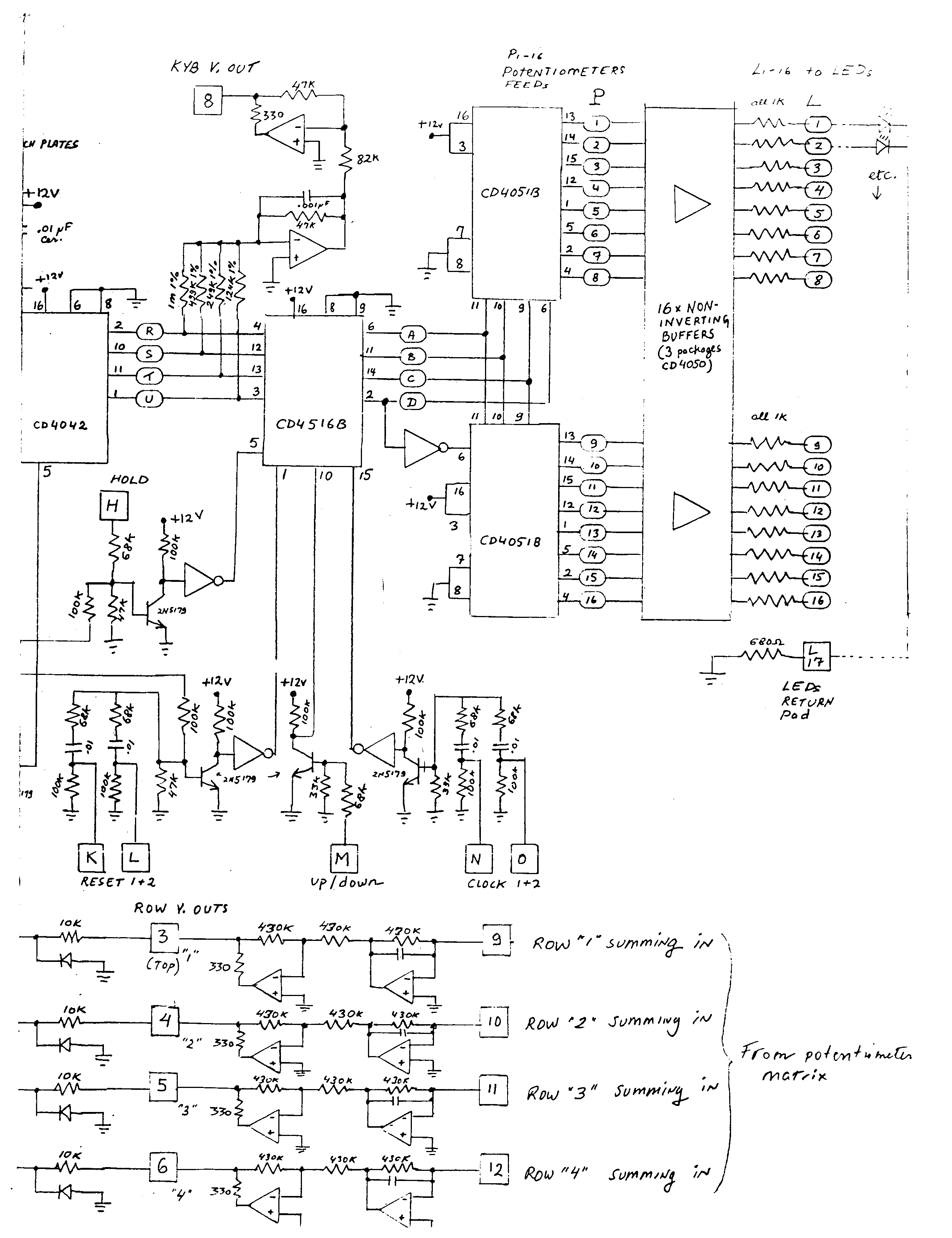

Top left there is a binary weighted dac with the 1M, 499k, 249k and 125k resistors into the opamp. The output is attenuated and inverted by the next opamp.





47k/1M x 12v = 0.564v
47k/87k x 0.564v =0.32326829268v

So the smallest step is 0.3232v

For 1v/Oct you want 1/12v = 0.083333v

47k/ A x 0.564v = 0.083333v

A = 318k

So you could swap the 82k resistor for something around 318k or better still something less than that and a trimmer in series.



Web

plus d'information sur ce séquenceur/controleur : http://www.serge-fans.com/wiz_seq.htm

le fil sur muffwiggler : https://www.muffwiggler.com/forum/viewtopic.php?t=104513
