Cadavre Exquis Spatial • mélangeur-balayeur-panoramiseur • mix-scan-pan

03 juin 2014 - 2 commentaires

cadavre exquis spatial, processeur automatisé de collage-mixage inconscient de  spatialisation

Jeu du Cadavre Exquis à cinq participants et trois points de vue panoramiques

processeur automatisé de collage-mixage inconscient et de spatialisation

blind collage-mixage and spatialization automatic processor

blind collage, ready for a subconscious experience ?

Principes

Ce module traite cinq entrées qui disposent chacune d'un atténuateur, ces atténuateurs permettent de contrôler l'amplitude des signaux.

La tirette permet de sélectionner une entrée et de la diriger vers les canaux de sortie. Par effet de rayonnement les entrées autour de celle sélectionnée peuvent aussi être fondues dans l'ensemble.

La sortie centrale renvoie toujours le fondu le de tous les canaux sélectionnées. Les deux autres sorties renvoient le fondu du canal central ainsi que les canaux à sa gauche ou sa droite, selon le canal de sortie et dynamiquement selon la commande panoramique.

This module can route and mix five inputs, each input can be attenuated.

The slider let you select the center channel, when the light turns on, it means you can hear the channel on 2 or 3 of the outputs. Neighbor channels can be faded into the mix with the Rayonnement parameter.

The center output is always the mix of all the selected channels. The two other output are managed by the panoramic processor. 123 is the first mix bloc, 345 is the second mix bloc, those blocs can be panned thru the 2 outputs





détails techniques / specifications

Cinq entrées / five inputs

Deux canaux de sorties séparées et un canal de sortie mono / two separated outputs and one mono out

Trois entrées auxiliaires mixées avec les trois sorties / 3 aux mixed with the outs

Trois paramètres / 3 parameters only :

  • sélection, permet de sélectionner le canal central / select the central channel
  • rayonnement, permet d'étendre la texture sonore en fondant les canaux voisin / fade neighbors channels
  • le panoramique, qui permet de diriger progressivement les signaux de sortie sur des canaux distincts / panning, spread audio signals thru the 2 outs

Ces trois paramètres sont tous contrôlables en tension

The 3 parameters are all under CV control

Ceci est la version pour gauchers ! On sélectionne le canal avec la main gauche et le rayonnement avec la main droite. Droitiers, placez le rayonnement à gauche.

The module is for left-handed people, user select the channel with the left hand, and the radiate parameter with the right one, if you are right handed, place the radiate control at the left position.



Applications

en plus des applications évidentes de mixage, balayage et spatialisation

Audio

  • fondu entre l'entrée et plusieurs sortie d'un filtre / crossface between few output of filter
  • sculpture d'onde par fusion (fondu entre plusieurs sorties d'un même VCO, sinus vers ondes plus complexes) / wavefading, fading between vco output, from sin to complex out
  • commutateur sans discontinuité / noiseless switching
  • Atténuateur commandé (commutation entre le silence et un son) / VCA
  • Atténuateur commandé + Enveloppe (switch entre 5 niveaux du même son) / VCA+Enveloppe
  • animation et séquençage de formes d'ondes / waveform animation and waveform equencer
  • mélangeur / mixer



CV

  • commutateur, par exemple commuter plusieurs canaux d'un séquenceur / switch, between several sequencer channel
  • séquenceur cinq pas, en entrant avec une rampe, on obtient les différentes valeurs sortie les unes après les autres / 5 step sequencer
  • quantificateur à cinq valeurs / five value quantizer
  • oscillateur basse fréquence à paliers / Quantized LFO
  • fonction de transfert discrète, transformation de voltage : pour une valeur X en entrée on a une valeur Y en sortie / transfer function
  • vu mètre / vu-meter



Circuits

Grant Richter's Voltage Controlled Electro-Optical Mixer

La section mixage et fondu est basée sur l'Exquisite Corpse de Grant Richter, qui exploite la rémanence des optocoupleurs pour obtenir un fondu des canaux sélectionnés, ceux-ci sont excités par un 555 à fréquence élevée.

http://www.musicsynthesizer.com/Corpse/VCEOM.html

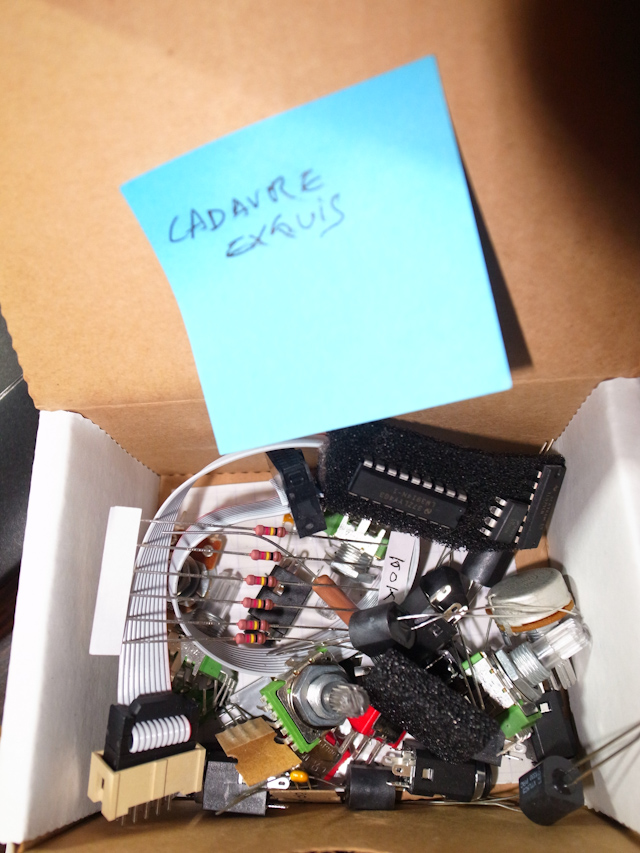

* matériel :

? (R6)
2 1k (R2,R12)
1 18,2k (R13)
6 100k (R3,R4,R7,R5,R9,R11)
150 k (R1)
1000 pF (C1)
0,01µF(C2)
slider RS6011Y50K Alps Lin. Pot. 50K 60mm (r8)
50kp (r10)
trimmer 1kt (R14)
1 1N4148 (D1)
1 2N3906 (Q1 transistor)
8 VTL5C3 vactrol (LED1/8)
1 tl074
1 LM555
1 LM3914
1 switch spdt
9 jacks plug

additionnel :
8 clear pots : http://www.smallbearelec.com/servlet/Detail?no=1186
8 leds

unsorted notes :

* Dither modifier la fréquence de l'oscillateur ?
http://www.circuitstoday.com/saw-tooth-wave-generator-using-ne555
http://physics.randolphcollege.edu/class_archive/p331fa01/Lab8/ph331lab8.htm

* notes R6 10 à 20k (20k ça descend plus bas en fréquence potard entre le transistor et v+ 200k ? ou plus

*DITHER f = (Vcc-2.7)/(R*C*Vpp). http://www.circuitstoday.com/saw-tooth-wave-generator-using-ne555 (15-2.7)/(1000*0.001*0.000001) 13.7/

Fonik X-fade-paner

vous trouverez les schemas ici :

http://www.modular.fonik.de/Page46.html

le panoramiseur de Fonik comporte quatre VCA, il est particulièrement intéressant car il permet de d'envoyer les signaux source vers n'importe quel canal des sortie, l'entrée gauche peut progressivement passer de gauche à droite et vices versa pour la droite.

Fonik's paner has embeds 4 VCA, and let the left signal going progressively to right.

unsorted notes :

vactrol panner : http://www.muffwiggler.com/forum/viewtopic.php?t=106493&highlight=panner
vactrol panner 2 http://www.electro-music.com/forum/viewtopic.php?highlight=buchla&t=17019
http://www.ka-electronics.com/Images/jpg/Matrix_Panner_1.jpg
http://electro-music.com/forum/post-247999.html&highlight=
https://www.google.fr/search?q=vac-panner.jpg&client=firefox-a&hs=wWQ&rls=org.mozilla:fr:official&source=lnms&tbm=isch&sa=X&ei=E14xU-GOG7Dy7Abc2oGQCA&ved=0CAgQ_AUoAQ&biw=1193&bih=606#q=vac-panner.jpg+vactrol&rls=org.mozilla:fr:official&tbm=isch
KenStone VCA : http://www.cgs.synth.net/modules/cgs64_vca.html

Panneau de controle

inverseur voir : http://www.muffwiggler.com/forum/userpix/1060_inverter_1.gif

Réalisation / Build

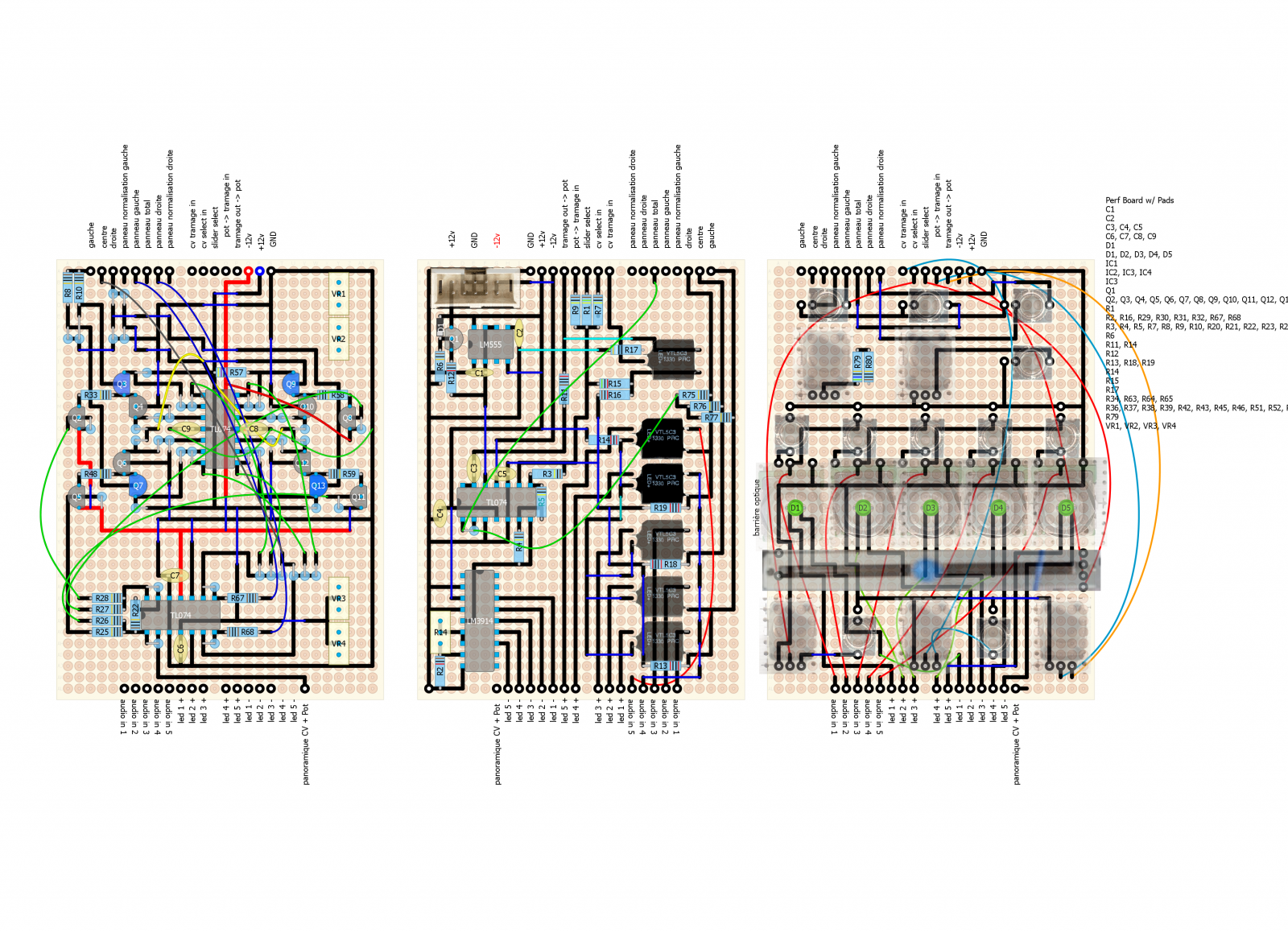

Conception du PCB (diylc -> https://code.google.com/p/diy-layout-creator/ )

fichier diylc : cadavrev-diylc.zip



diy layout

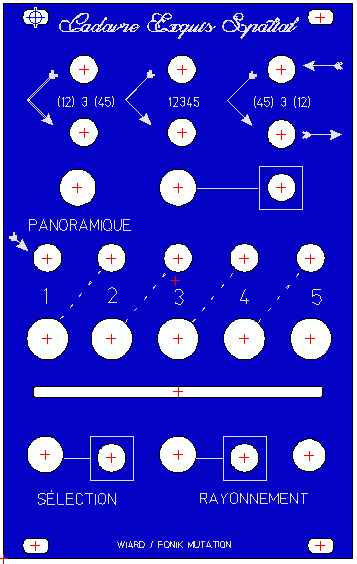

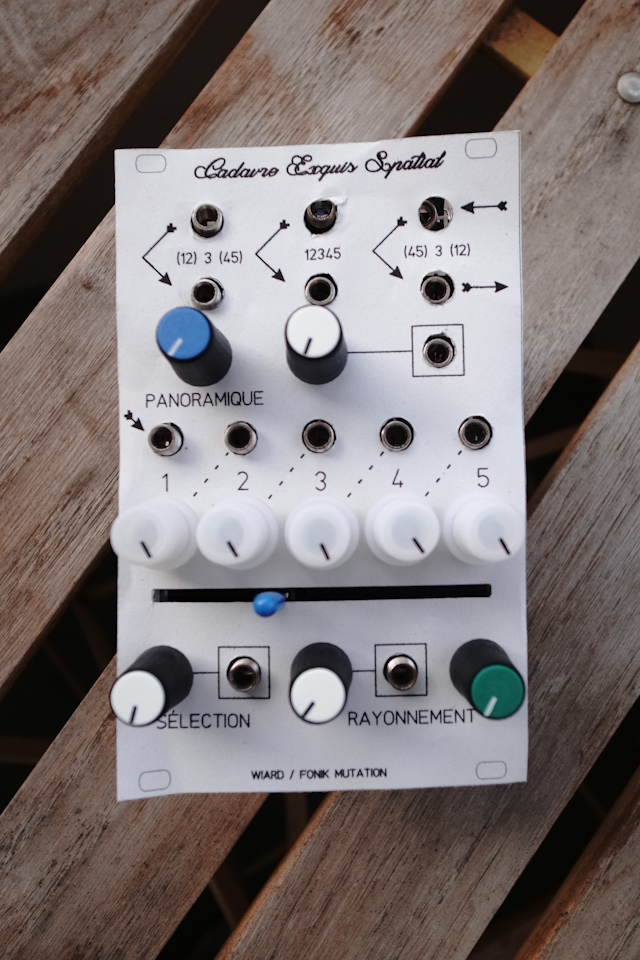

Façade (front panel express)

fichier FPE : cadavre-final-epure.zip

conception, façade, fonctions

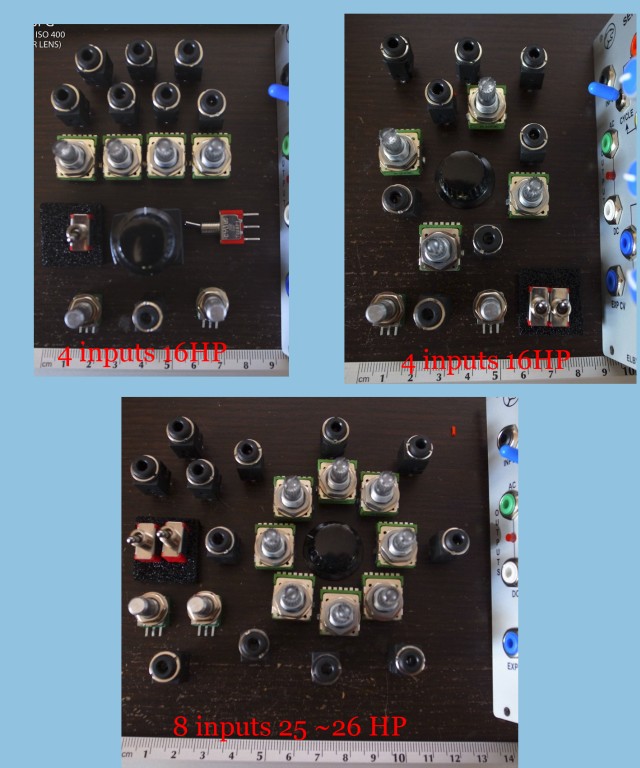

différents essais de disposition :

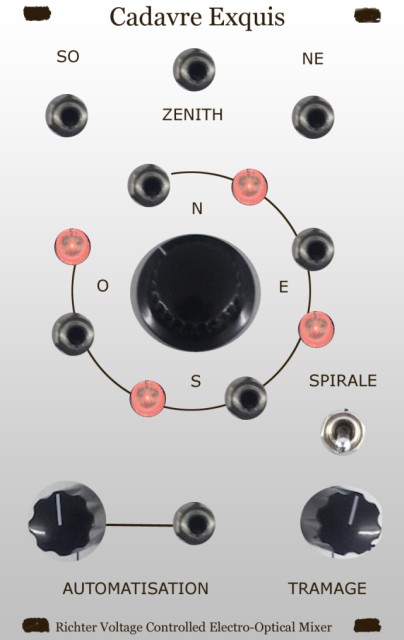

version géographique du cadavre exquis avec un potentiomètre à 360° , mais il prenait trop de place et on ne pouvait pas aller jusqu'à 5 canaux



LED COLOR TEST !



détails de la réalisation / Build details

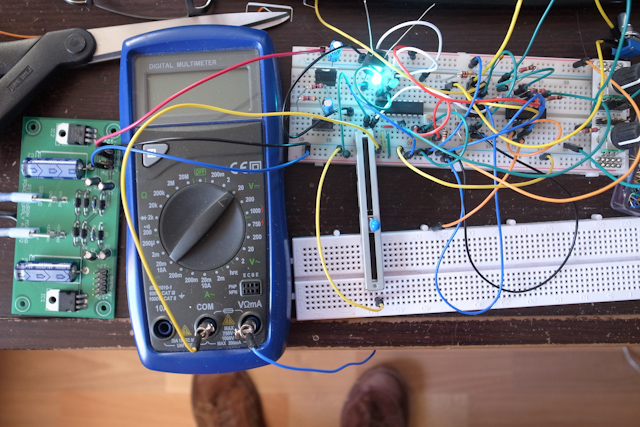

tests

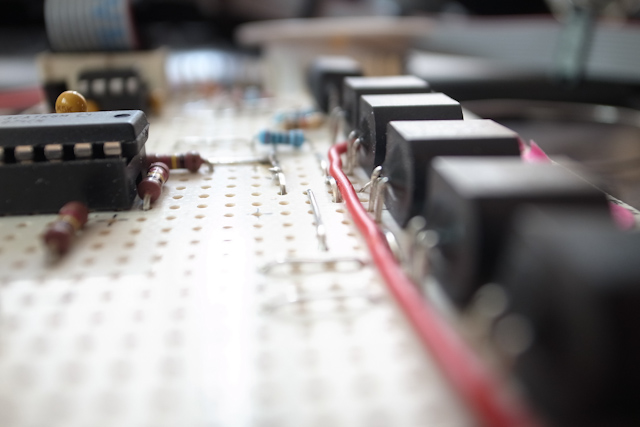

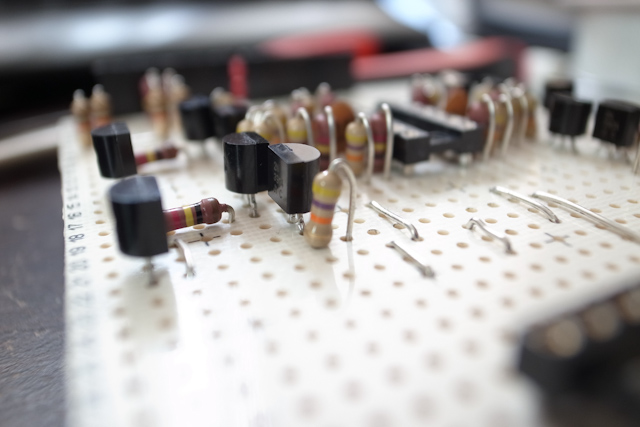

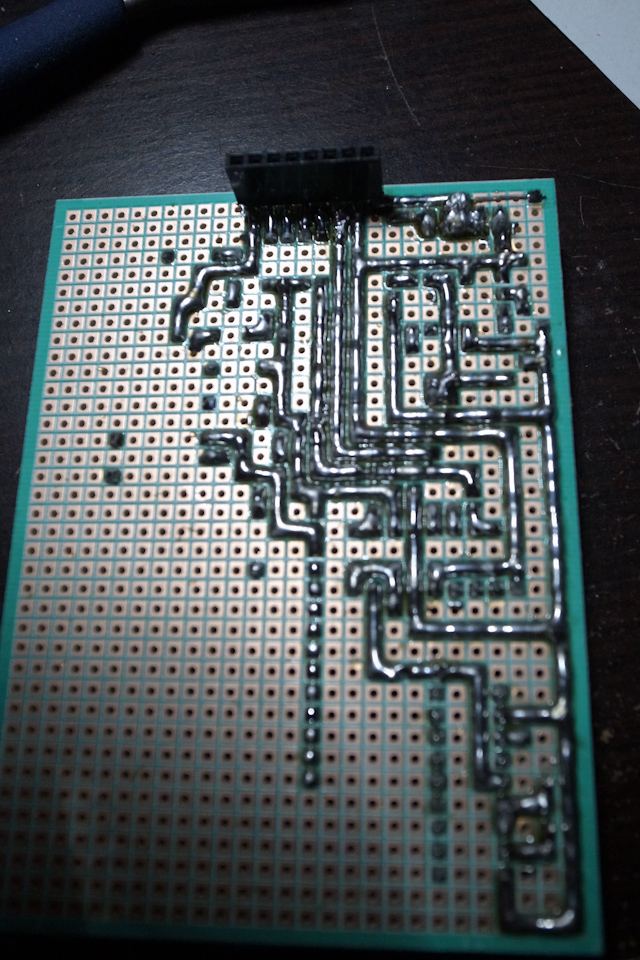

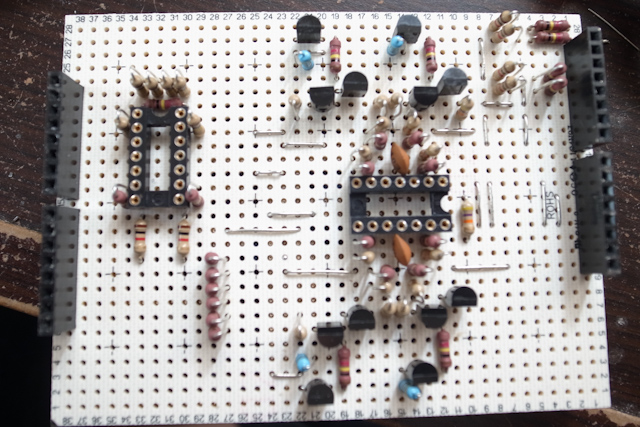

soudure

this is art

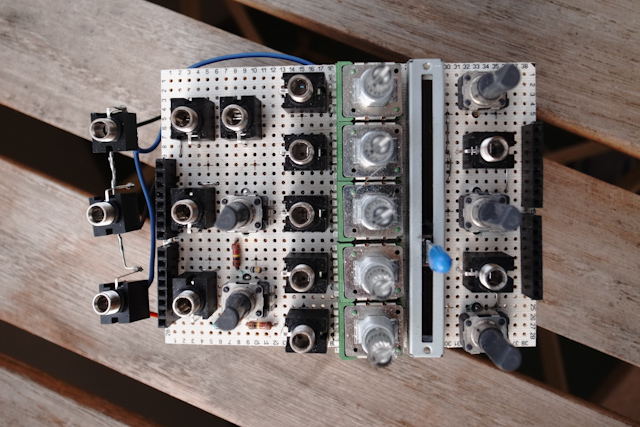

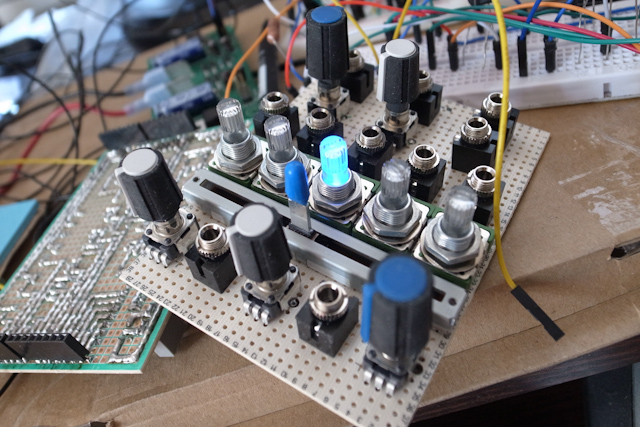

soudure des éléments de façade

assemblage du mixer et de la façade

réalisation du panoramiseur

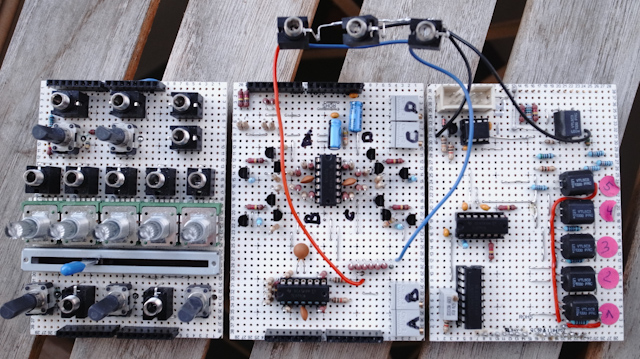

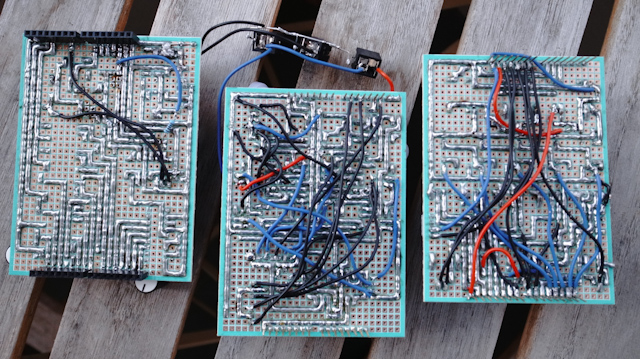

les trois plaques en sandwich, controles, panoramiseur et mixeur

assemblage et ajout des entrées auxiliaires

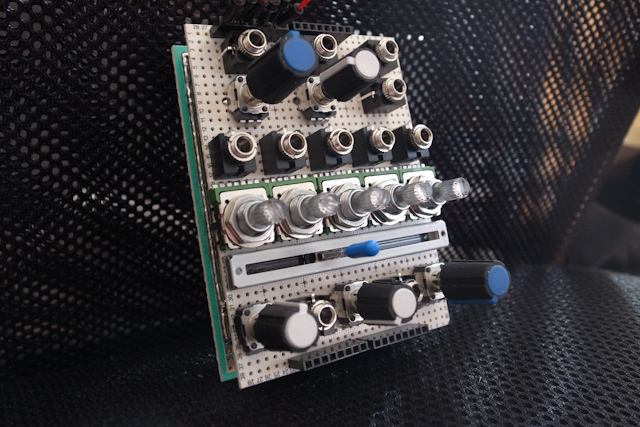

essai de façade

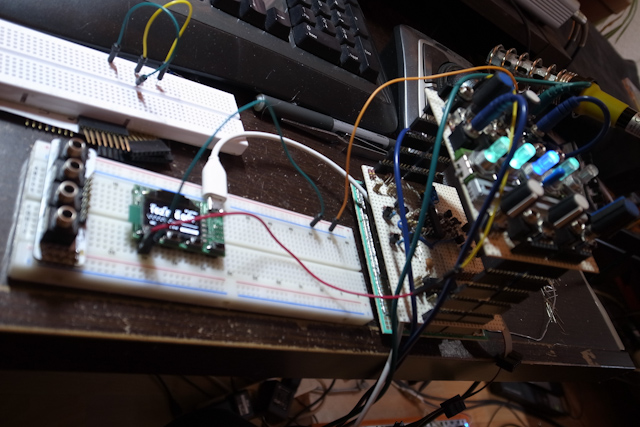

déverminage / debug session

idées d'évolution / Further Darwinism

entrée "trig" permettant de faire avance le canal d'un pas, à la manière d'un séquenceur.

Divers

* vactrol circuits http://www.electro-music.com/forum/viewtopic.php?highlight=buchla&t=13534

* * Potard à led : http://www.top-up.com.tw/front/bin/ptdetail.phtml?Part=12PL_-_1VFA-D&Category=325297

http://www.top-up.com.tw/front/bin/ptlist.phtml?Category=60658

http://www.top-up.com.tw/front/bin/ptlist.phtml?Category=325301

alpha : http://www.alpha-products.com/cd_catalog/news/Illuminated%20pots%20&%20encoders/illuminated%20pots-n-encoders.htm

CLIFF KNOBS....

http://www.voelkner.de/search/fact-search.html?keywords=Cliff+Drehknopf+&x=16&y=2 http://www.voelkner.de/search/fact-search.html?keywords=Cliff+Kappe+&x=0&y=0 http://www.voelkner.de/search/fact-search.html?keywords=CL179762&x=0&y=0
http://www.voelkner.de/products/316900/Cliff-Drehknopf-K85-CL170976-Achse-geriffelt-Transparent-Achs-Durchmesser-6-mm.html
http://www.preissuchmaschine.de/in-Garten/Hochdruckreiniger/trend/Kaercher-K85.html
http://www.conrad.fr/ce/fr/Search.html;jsessionid=E2D63B31FD7193C0993F107F27A298EE.ASTPCEN31?search=CL1709761
http://www.conrad.fr/ce/fr/Search.html?search=K85 http://www.conrad.fr/ce/fr/product/704977/Bouton-rotatif-K88-de-la-tte-9-mm-de-laxe-6-mm-Cliff-CL178861
http://www.conrad.fr/ce/de/Search.html?search=k88

2 commentaires

#1 lundi 16 juin 2014 @ 17:12 Meska a dit :

Incroyable!! Aucune production n'est prévu je suppose?

#2 mardi 17 juin 2014 @ 10:54 TheBot a dit :

@Meska : merci

Non rien de prévu pour celui ci. Mais c'est faisable à la main. Makenoise sortira peut être un jour le RxMx dont ce module est inspiré.
